JDJJ2-35電壓互感器簡介

本型號電壓互感器為單相、戶外油浸式電壓互感器，使用時3臺一組，為YY型接線方式。適用于50Hz、35KV交流系統中供測量電壓、電能及繼電保護之用。

JDJJ2-35電壓互感器安裝環境

安裝場所：戶外

環境溫度-25-40范圍內，空氣濕度不大于85%

海拔：海拔2500米以下使用

安裝場所沒有腐蝕性的氣體

JDJJ2-35電壓互感器變比

型號	額定電壓比(V)	準確級及額定二次輸出(VA)					極限輸出(VA)	額定絕緣水平(kV)
		0.2	0.5	1	0.2/0.2	6P
					0.2/0.5
JDJJ2-35	35000/√3/100/√3/100/3	75	150	250	/	100	1000	40.5/95/200
	35000/√3/100/√3/100/√3/100/3	/	/	/	30/30	100	500/500
					30/60

3.1、額定準確級相應輸出：0.5級150VA 1級250VA 3級500VA

3.2、二次繞組極限輸出：1000VA

3.3、絕緣水平：23/55/125KV

3.4、連接組別：1/1/-12

3.5、誤差限值：

產品符合標準GB1208-1997和IEC186之規定

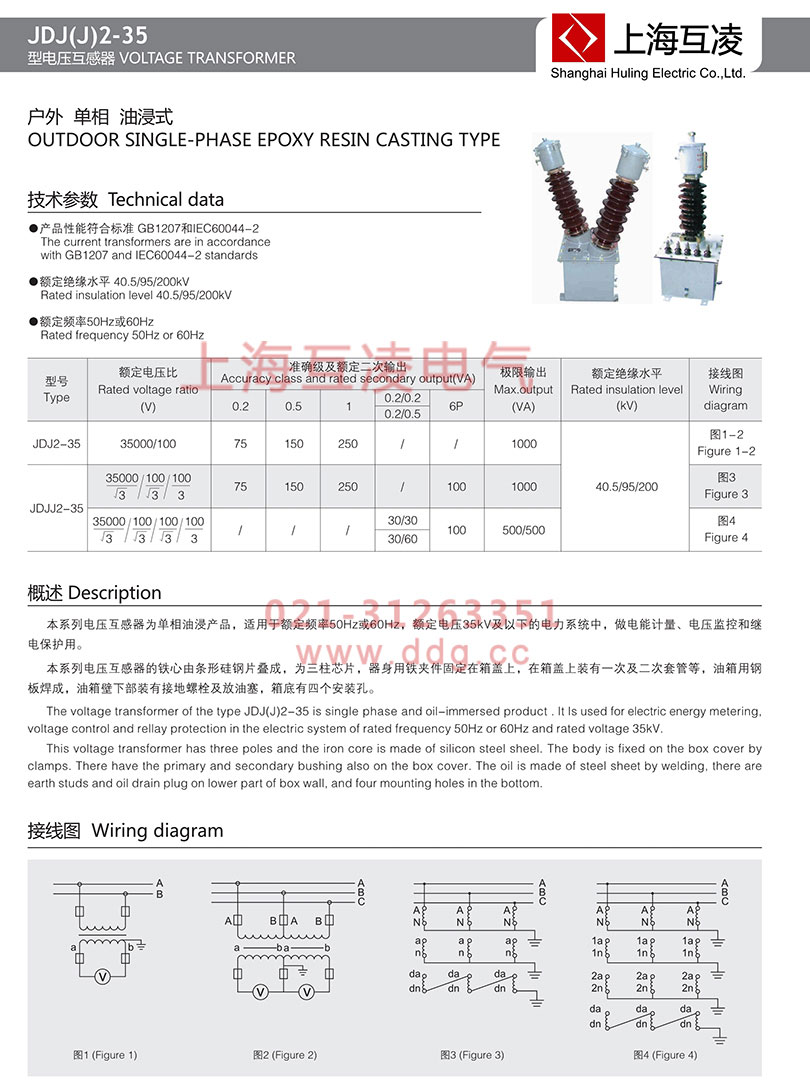

額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下圖

JDJJ2-35電壓互感器型號

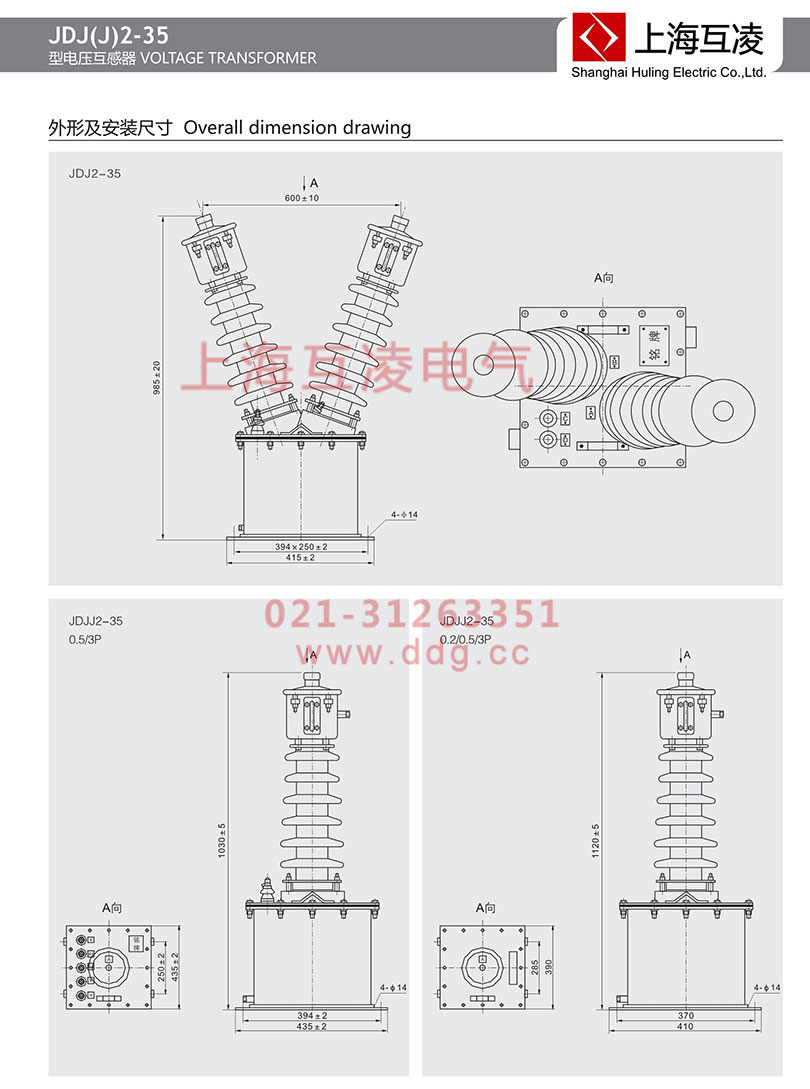

JDJJ2-35電壓互感器結構特點

該系列電壓互感器產品郵箱及裝于其上的瓷套組成，油箱上有供吊裝的吊攀，頂部與高壓瓷套連接，下油箱底部設有放油塞及接地螺栓和直徑4-14mm的安裝孔 ?油箱上不得高壓瓷套頂部有儲油柜，儲油柜附有一次繞組A端出線端子（一次N端裝于二次接線盒內）固定在下油箱內的器身有鐵心和線圈組成，

本產品的鐵心由條形硅鋼片疊成，為三柱芯式，鐵芯為單相三柱式、中柱上套有三個線圈，緊貼著柱的絕緣骨架上依次卷繞剩余電壓繞組，一次繞組二次繞組和剩余繞組，各個繞組間用絕緣板隔開，產品為全密封結構能有效地預防絕緣的老化。

JDJJ2-35器身用鐵夾固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部裝有接地螺栓及放油塞，箱底有四個安裝孔。器身固定在油箱的定位釘上，一次線從電瓷管穿出與儲油柜上的接線柱連接。儲油柜裝有油表，油箱為方型或圓形，下部備有接地螺栓和放油塞。

（特別說明：JDJJ2-35電壓互感器所用油為變壓器25號變壓油）

JDJJ2-35電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDJJ2-35表示單相油浸式電壓互感器，額定電壓10KV。

額定一次電壓，作為互感器性能基準的一次電壓值。

額定二次電壓，作為互感器性能基準的二次電壓值。額定變比，額定一次電壓與額定二次電壓之比。

準確級，由互感器系統定的等級，其誤差在規定使用條件下應在規定的限值之內負荷，二次回路的阻抗，通常以視在功率（VA）表示。額定負荷，確定互感器準確級可依據的負荷值。

JDJJ2-35電壓互感器安裝環境

安裝地點的海拔不超過3000M

環境溫度：-40℃～+40℃

空氣相對溫度：85%（20℃）

沒有導電塵埃及腐蝕性氣體的戶外場所

JDJJ2-35電壓互感器充油方式

JDJJ2-35電壓互感器的補油工作主要采用吊車的方式，使波紋膨脹器在注油時保持穩定，但這種方式常常需要將互感器上方的母線或相鄰間隔跨橋線陪停，極大地影響了生產計劃。該文通過對電流互感器注油工作現狀進行分析，探析了其中存在的問題，對補油裝置的原理進行剖析后，將裝置進行優化，采用電流互感器補油裝置，這樣不僅提高了工作效率，簡化了工作計劃，更為企業提高了效益。

充油式電流互感器采用帶有膨脹器的全密封結構，油位應保證符合現場溫度要求，如果需要取油樣，則應及時添加等量的變壓器油；如果互感器大修，也應對其進行嚴格的真空注油；如果互感器滲漏，應在處理后或者在更換新互感器前補油以保持油位。

互感器的真空注油從其頂部進行，先拆除膨脹器的頂蓋，卸下油位計的帽，裝上抽注帽，然后連接好油分離器和閥門進行注油工作。

訂貨時請注明：產品名稱、型號、額定電壓比、使用環境，如有特殊要求，可特殊設計供應
