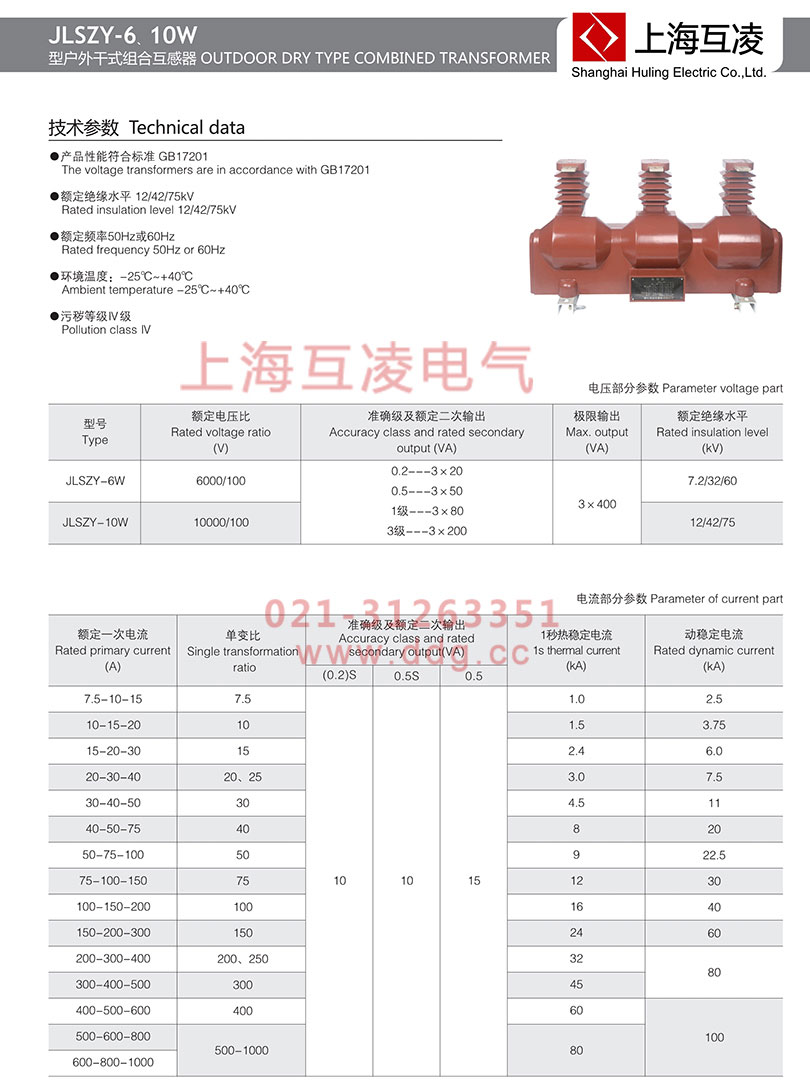

打印JLSZY-6W組合互感器技術參數
產品性能符合標準：GB17201
額定絕緣水平：12/42/75kV
額定頻率：50Hz或60Hz
環境溫度：-25°C~+40°C
污穢等級IV級
JLSZY-6W高壓計量箱電壓
| 型號 | 額定電壓比(V) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平（kV） |
| JLSZY-6W | 6000/100 | 0.2–3×20 0.5–3×50 1級–3×80 3級–3×200 |
3×400 | 7.2/32/60 |
| 型號 | 額定一次電流(A) | 單變比 | 準確級及額定二次輸出(VA) | 1秒熱穩定電流(kA) | 動穩定電流(kA) | ||
| 0.2S | 0.5S | 0.5 | |||||
| JLSZY-6W、JLSZY-10W | 7.5-10-15 | 7.5 | 10 | 10 | 15 | 1.0 | 2.5 |
| 10-15-20 | 10 | 1.5 | 3.75 | ||||
| 15-20-30 | 15 | 2.4 | 6.0 | ||||
| 20-30-40 | 20、25 | 3.0 | 7.5 | ||||
| 30-40-50 | 30 | 4.5 | 11 | ||||
| 40-50-75 | 40 | 8 | 20 | ||||
| 50-75-100 | 50 | 9 | 22.5 | ||||
| 75-100-150 | 75 | 12 | 30 | ||||
| 100-150-200 | 100 | 16 | 40 | ||||
| 150-200-300 | 150 | 24 | 60 | ||||
| 200-300-400 | 200、250 | 32 | 80 | ||||
| 300-400-500 | 300 | 45 | |||||
| 400-500-600 | 400 | 60 | 100 | ||||
| 500-600-800 | 500-1000 | 80 | |||||
| 600-800-1000 | |||||||

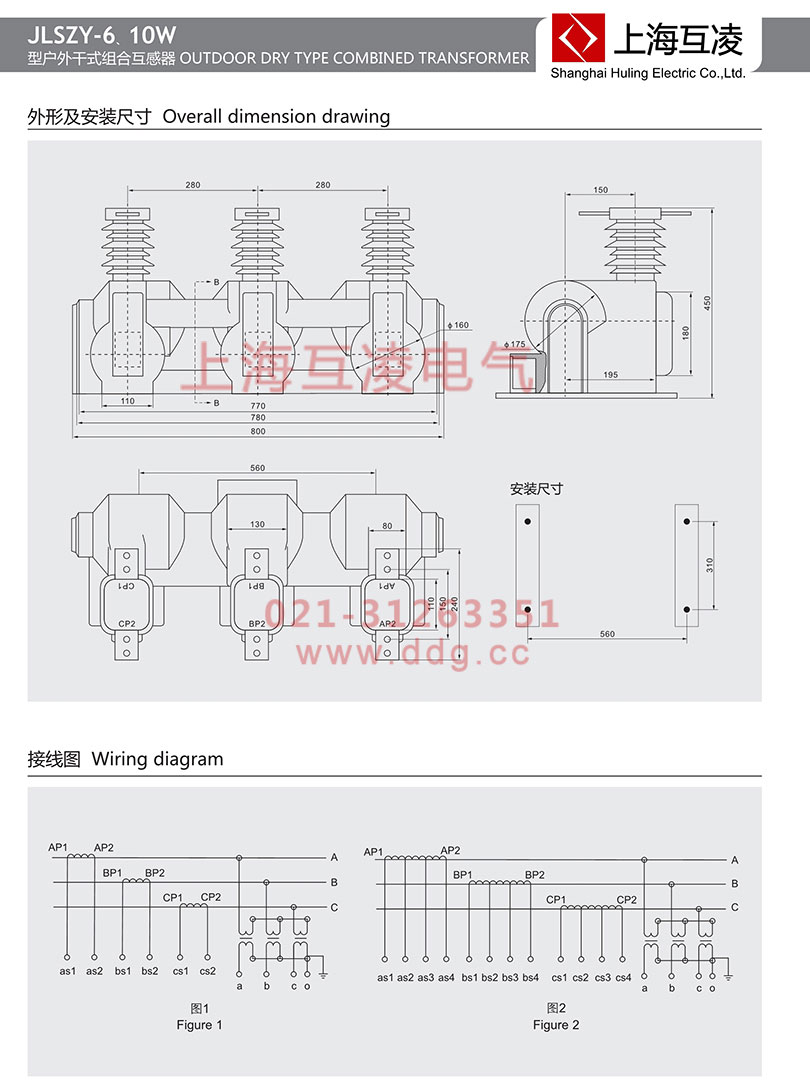

JLSZY-6W組合互感器接線圖
JLSZY-6W高壓計量箱作用
JLSZY-6W高壓計量箱提供了將電流互感器和電壓互感器放置在一個獨立式裝置中的能力。因此，它們與其各自的獨立變壓器在相同的應用中使用; 它們將儀表，計數器，繼電器等與高壓電路分開，并在HV線路中提供電流和電壓的縮放復制品。這允許最佳地使用變電站空間，同時通過取消一組安裝墊和支撐結構而節省成本。另外，安裝時間大大縮短。
JLSZY-6W組合互感器應用
? 組合式變壓器適用于空間或安裝成本較高的變電站，因此難以使用獨立變壓器。
? 由于具有非常高的準確度等級，電流和電壓都適用于計量點。
? 適用于高壓線路和電容器組的放電。
? 卓越的頻率響應; 非常適合監測電源質量和測量諧波。
* 我們盡可能幫您完成所有的要求，包括產品設計，非標產品和OEM等。
