JSGW-0.5電壓互感器型號含義

本型號為三相五柱式電壓互感器在戶內使用，低壓干式電壓互感器，JSGW-0.5為Yo/Yo/C連接JSZW-10F為YO/ Yo/Yo/C 連接。分別適用于額定頻率50Hz或60Hz，額定電壓為1kV電力系統中作電能計量、電壓監控和繼電保護用。為改進型小體積三相柱（帶有開口三角接線的輔助二次線圈）干式電壓互感器

JSGW-0.5電壓互感器使用條件

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40’C，不低于一5’C；

3.周圍空氣的相對濕度不大于85%（20’C）；

4.安裝場所無腐蝕性的氣體。

JSGW-0.5電壓互感器型號

JSGW-0.5電壓互感器結構特點

本電壓互感器采用戶內環氧樹脂全真空澆注產品器身，外裝經防腐處理的鋼箱結構。其表面爬電比距大于25mm/kV 導磁材料采用高導磁硅鋼片，經退火處理。鐵芯，具有三個心柱或兩個邊柱，優質冷扎硅鋼片疊裝而成，干式絕緣。在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。

JSGW-0.5電壓互感器技術參數

1,產品標準GB1207-2006《電磁式電壓互感器》；

2,產品表面爬電距離：滿足II級污穢等級；

3.負荷的功率因數: COS∮=0.8（滯后）；

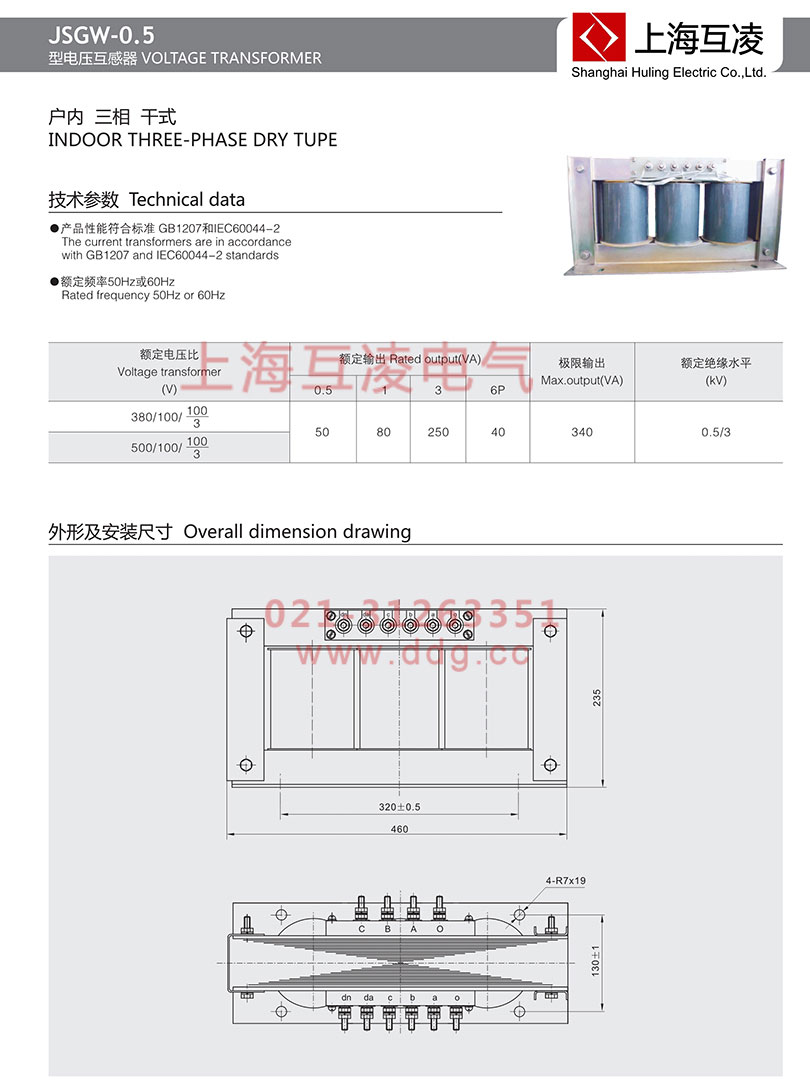

4,其他技術參數見下表：
