LZW2-35電流互感器簡介

本型電流互感器為全封閉支柱式結構，外絕緣采用戶外專用環氧樹脂，具有耐電弧、耐紫外線、耐老化、壽命長、爬電距離大、局部放電量小、抗過電壓能力強等特點。一次繞組和二次繞組及其鐵心組合在一起的器身封閉在環氧樹脂混合料的澆注體內，一次P1、P2端由產品頂部引出，二次S1、S2端由產品下部密封的出線盒內引出。 污穢等級：Ⅳ級；

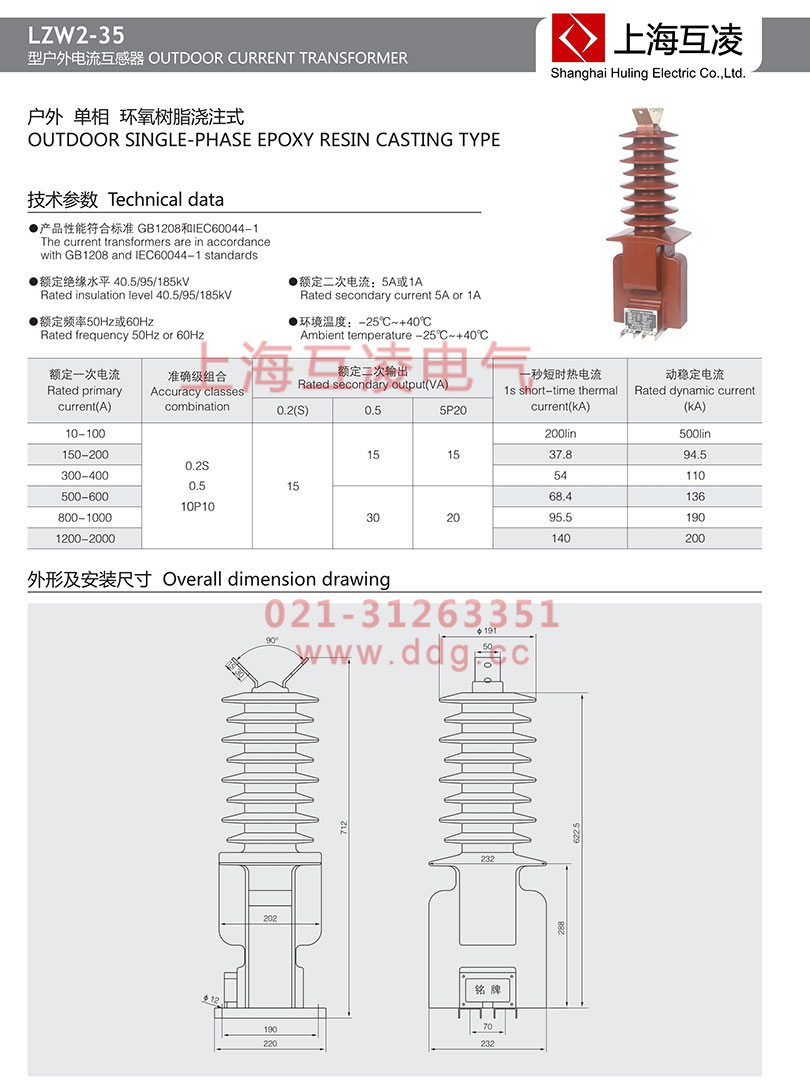

LZW2-35電流互感器技術參數

1、額定絕緣水平：40.5/95/185 kV；

2、額定二次電流：5A，1A

3、額定一次電流、準確級組合、額定輸出及動熱穩定電流見表

4、局部放電水平符合GB1208《電流互感器》標準。

LZW2-35電流互感器變比

產品型號	額定一次電流比(A)	準確級組合	額定二次輸出(VA)			一秒短時熱電流(KA)	動穩定電流(KA)
			0.2(S)	0.5	5P20
LZW2-35	10-100	0.2(S) 0.5 10P10	15	15	15	200lin	500lin
	150-200					37.8	94.5
	300-400					54	110
	500-600			30	20	68.4	136
	800-1000					95.5	190
	1200-2000					140	200

LZW2-35電流互感器選型手冊

LZW2-35電流互感器常見故障比

電流互感器的常見故障往往與制造缺陷有關，具體如下：

1)電流互感器的絕緣很厚，有的絕緣包繞松散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。

2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均壓特性破壞。因此，當局部固體絕緣沿面的電場強度達到一定數值時，就會造成局部放電。

上述局部放電的直接后果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。

3)由于絕緣材料不清潔或含濕高，可能在其表面產生沿面放電。這種情況多見于一次端子引線沿墊塊表面放電。

4)某些連接松動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母松動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。

5) -次連接夾板、螺栓、螺母松動，末屏接地螺母松動，抽頭緊固螺母松動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與制造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空干燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。

LZW2-35電流互感器注意事項

電流互感器通常用于監測高電壓下的高電流或電流。使用技術標準和設計實踐來確保使用電流互感器的安裝的安全性。

當電流處于初級狀態時，電流互感器的次級端不應斷開負載，因?yàn)榇渭?jí)端將嘗試?yán)^續將電流驅動至有效的無限大阻抗，直至其絕緣擊穿電壓，從而危及操作人員的安全。對于某些電流互感器，該電壓可能會達到幾千伏，并可能導致電弧放電。超過二次電壓也可能降低變壓器的精度或破壞它。帶二次開路的電流互感器通電相當于通過一個次級短路給一個電壓互感器（正常型）通電。在第一種情況下，次級試圖產生無限大的電壓，在第二種情況下次級試圖產生無限大的電流。這兩種情況都可能是危險的并會損壞變壓器。
