LZZBJ12-10A電流互感器簡介

LZZBJ12-10A電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用，本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。

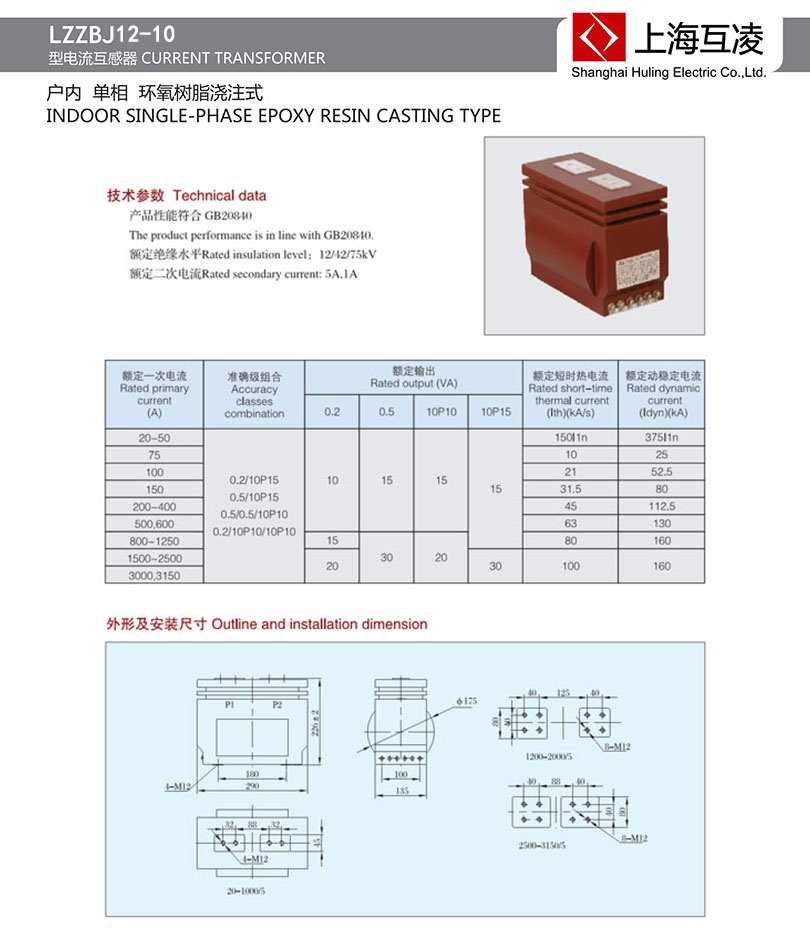

LZZBJ12-10A電流互感器技術參數

額定電壓：10kV，50Hz

額定絕緣水平：一次對二次及地 11.5／42／75kV

二次之間及地：3kV2min

額定二次電流：5A或1A

測量級儀表保安系數：≤10

局部放電水平：附和GB1208—1997視在放電量≤20PC

外絕緣爬電比距滿足Ⅱ級污穢等級要求

產品執行GB1208—97《電流互感器》標準

LZZBJ12-10A電流互感器選型手冊

LZZBJ12-10A電流互感器變比

LZZBJ12-10A電流互感器檢驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗，電流互感器額定電壓不小于裝設點線路額定電壓。

LZZBJ12-10A電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LZZBJ12-10A電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LZZBJ12-10A電流互感器符號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

例如：LZZBJ12-10A為支柱式環氧樹脂澆注式電流互感器，額定電壓為10kV
